OS-sheetsオーエスシートWaterproof sheets

OS-sheetsとは
環境に優しく、経済効果があり、改質アスファルトの優れた耐久性とジョイントの水密性を有し、
さらに下地への追従性・通気性を兼ね備えた防水単層シートです。
工程を短縮できるため工期の短縮、工事費の削減につながります。
さらに、シートジョイント部のみを炙るのでハンドトーチバーナーのみで大面積の施工が可能、
トーチ工法接合部の加熱融着のメリットを活かしながら、自己粘着工法の高い施工効率のメリットを併せ持ったハイブリッド改質アスファルトシートです。
また、従来のトーチ工法に比べ火気使用量を最小限におさえ現場の作業環境を大幅に改善しました。

改質アスファルトシート常温工法

アスファルト溶解釜を使用せず、大きくトーチ工法と自己粘着工法の2つに分けることができます。

トーチ工法

メリット

トーチバーナーで加熱融着するため、
シート接合部が一体化します。

デメリット

裏面を全面炙る場合、火気を多く使い自己粘着工法に比べ、下地への接着ムラ等、施工者の技能による影響を受けることがあります。

自己粘着工法

メリット

剥離紙を剥がし粘着層を下地に貼り付けるため施工が速く施工者による接着ムラがありません。

デメリット

シート接合部に若干の問題があり、接合補助材のような副資材を併用する必要があります。

ハイブリッドシート

ハイブリッドシート
安心 速い
1. 改質アスファルト(熱融着面)/シートジョイント部

上層シートと下層シートが加熱融着、接合部が一体化。

2. 部分接着型粘着層/自着式

OS-sheetsは、シールのように剥離紙をはがして下地に
貼り付けます。

1. a単層シート の工夫(OS-Z40)

改質アスファルト層のサンドイッチ構造
単層シートでありながら、シートの2枚貼り(下貼り)通気層と上貼り(防水層)の2層の機能を可能にしました。
これにより、従来のシート積層工程が1工程に短縮!工期を短くすることができます。

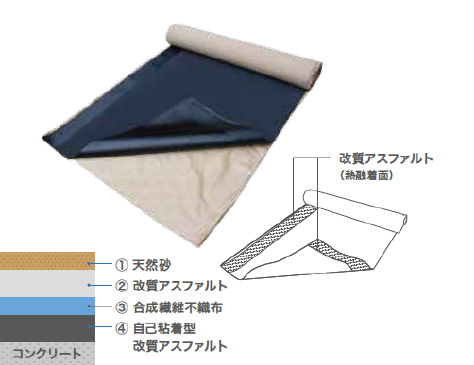

改質アスファルト層のサンドイッチ構造

1.砂粒

砂粒を隙間なく圧着してある為、防水層の保護、紫外線劣化を防ぐことができます。

2.改質アスファルト

アスファルトにゴムやプラスチックなどの改質剤を入れ、改質させた
アスファルトです。

3.合成繊維不織布

寸法安定性・引張強度を向上し、改質アスファルト層のサンドイッチ構造を
より強固に。

4.部分接着型自己粘着層

自己粘着層を点状に配置している為、通気性に優れています。
手早く下地に接着、下地に入り込んでいる湿気を脱気筒を介し、外気に放出、
防水層の「ふくれ」を予防します。

2. 作業時間の短縮(OS-Z40)

火気使用量を最小限におさえるシート
トーチ工法でシート裏面を全面炙ることなくジョイント部のみ溶融接合します。
これによって作業を大幅に省人化できます。ジョイント部のみ炙るので大きな
面積でもハンドトーチバーナーで施工が可能!
火気使用量を最小限におさえるシート

3. シート敷き込み時にシールされる安心設計(OS-Z40)

OS-sheets 表面(下側シート)
OS-sheets 表面(下側シート)
OS-sheets 裏面(上側シート)
 OS-sheets 裏面(上側シート)
OS-sheets 接合イメージ
OS-sheets 接合イメージ OS-sheets 接合イメージ
サイドラップの施工(長辺接合部分)
OS-sheetsは1m巾8mの長さで長辺部分(サイドラップ)には10cm巾の
接合部分があります。その内、1cmは自己粘着シール部分があり、
残り9cmはトーチで(炙って)融着させます。
シート敷き込み時に赤い部分でシールされるので敷き込み作業の後、
サイドラップのトーチ作業を翌日に持ち越しても安心の仮防水機能を搭載。
サイドラップの施工(長辺接合部分)
エンドラップの施工(短辺接合部分)
OS-sheetsの短辺接合部分(エンドラップ)は一方が砂地となるため、
10cmのOSテープを挟み込み、改質アスファルトの量を補充して
融着接合します。
エンドラップの施工(短辺接合部分)
特許出願中

OS-sheets脱気システム

OS-sheetsの良さを更に引出す脱気筒

通気層からの脱気路を途切れることなく効率よく脱気します!
下地からの湿気等がOS-sheets裏面の脱気路を通じて
途切れることなく外気に放出されるように工夫されたのが
『OS脱気筒』です
OS-sheets脱気システム

1枚のシートで通気層と防水層を持つ
OS-sheetsの特徴を最大限に活かす脱気筒

OS-sheetsの裏にある自己粘着部分の突起を活かして脱気路を作ります。
全体に張り巡らされる脱気路により、スムーズに湿気を外に逃しシートの膨れを防ぎます。

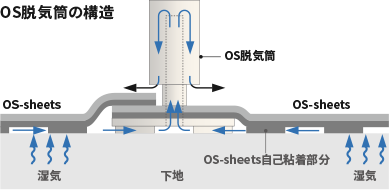

OS脱気筒の構造

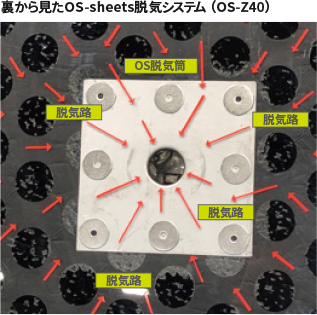

裏から見たOS-sheets脱気システム

使用商材

OS-sheetsOS-Z40
表面に中粒度の砂粒を隙間なく圧着させ、裏面が点状の粘着層になっており、中間の改質アスファルト・合成繊維不織布層と併せて、シート単層で通気・防水・保護(仕上げ)の機能を持つ改質アスファルトシート。
JIS : A6013露出単層用R種Ⅱ類
厚さ : 4.0mm/長さ : 1m×8m
OS プライマー
下地処理材で、下地表面の除去できないゴミやホコリを下地面に固着させ、シートの粘着力を向上させます。臭気の少ない溶剤タイプです。
第四類 第二石油類
溶剤 石油ナフサ
JIS : A6013非露出複層防水用R種Ⅱ類
厚さ : 2.5mm/幅 : 0.2m/長さ : 15m
OS ベース
有機溶剤系の下地活性、調整剤で、優れた調整効果があります。仮防水性もありますが、硬化後の被膜に亀裂が生じている場合は除外されます。
※吸入すると中毒を起こす恐れがありますので、換気及び火気には充分注意してください。
仕様 : 20kg石油缶入/固型分 : 80%
第四種 第二石油類
溶剤 : キシレン15%
OS-J15
増貼り用、補強用テープでOS-J40と併せて使用します。
JIS : A6013非露出複層防水用R種Ⅱ類
厚さ : 1.5mm/幅 : 0.2m/長さ : 16m
OS-sheetsOS-J40
表面に中粒度の砂粒を隙間なく圧着させ、裏面が全面粘着層になっており、中間の改質アスファルト・合成繊維不織布層と併せて、単層密着貼り仕様の改質アスファルトシート。
JIS : A6013露出単層用R種Ⅱ類
厚さ : 4.0mm/長さ : 1m×8m
OS-T25
増貼り用、補強用テープでOS-M40と併せてトーチ工法で使用します。
JIS : A6013非露出複層防水用R種Ⅱ類
厚さ : 2.5mm/幅 : 0.2m/長さ : 15m
OS-sheetsOS-M40
合成繊維不織布を基材とし、改質アスファルトを積層したのち表面に天然砂を圧着したトーチ工法仕上げ用改質アスファルトシート。単層でも優れた防水性能を保持します。裏面を全面炙るタイプのシートです。
JIS : A6013露出単層用R種Ⅱ類
厚さ : 4.0mm/長さ : 1m×8m
OS トップ
OS-sheetsの保護着色仕上げに使用するアクリル系水溶性タイプの塗料で、耐候性に優れます。

※5℃以下では使用しないで下さい。
保管条件は0℃以上40℃以下としてください。
仕様 : 骨材無 15kg石油缶入(グレー・グリーン)/15kg石油缶入(シルバー)骨材有 20kg石油缶入(グレー・グリーン)
主成分 : アクリルエマンジョン
カラー : シルバー・グレー・グリーン
固型分 : 37%(シルバー)55%
OS-JT20
片面自己粘着片面トーチ
JIS : A6013露出単層用R種Ⅱ類
厚さ : 2.0mm/幅 : 0.2m/長さ : 15m
OS-テープ
OS-sheetsジョイント部の処理に使用します。加熱融解し、シート表面の砂目をつぶします。
厚さ : 1.0mm/幅 : 0.1m/長さ : 25m

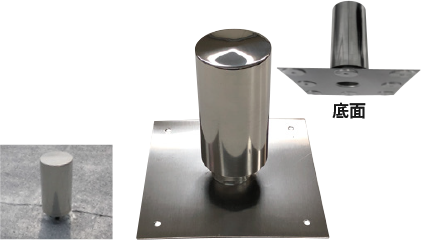

OS脱気筒
SUS 304製50㎡~100㎡/1箇所
改修ドレン
タテ型:40 Ф用~100 Ф用
ヨコ型:30 Ф用~140 Ф用

その他のシート

OS-J40
全面粘着層の単層密着貼り仕様の改質アスファルトシー。
改質アスファルトシー
OS-M40
単層密着貼り仕様の改質アスファルトトーチシート。
改質アスファルトトーチシート
